Compressor de recarga de cilindros Alta pressão

Compressor de Recarga de Cilindros de Alta Pressão

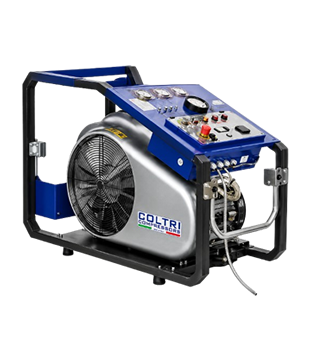

O Compressor de Recarga de Cilindros PROJECTOR é um equipamento de alta pressão desenvolvido para produção e fornecimento de ar respirável destinado ao enchimento de cilindros utilizados em operações industriais, mergulho, combate a incêndio, resgate e proteção respiratória.

Disponível em versões com pressão de trabalho de 200 bar ou 300 bar e vazão nominal de até 320 litros por minuto, o equipamento foi projetado para recarga de cilindros de equipamentos autônomos e sistemas de proteção respiratória, oferecendo elevado desempenho, segurança operacional e confiabilidade.
Sua unidade compressora a pistão realiza a compressão do ar em múltiplos estágios, com sistema de resfriamento por ar forçado e conjunto de purificação destinado à remoção de umidade, óleo e contaminantes. Essa configuração proporciona ar adequado para aplicações respiratórias, desde que o equipamento seja operado, inspecionado e mantido conforme as orientações do fabricante e os requisitos aplicáveis.

A estrutura tubular protege os componentes durante o transporte e a utilização em campo. O painel frontal concentra os instrumentos de controle, manômetros, comandos elétricos e dispositivos de segurança, facilitando o acompanhamento das condições de operação e do processo de recarga.

Principais características

• Compressor alternativo a pistão para alta pressão;
• Versões para operação em 200 bar e 300 bar;
• Vazão nominal de até 320 L/min;
• Sistema de compressão em múltiplos estágios;
• Unidade de purificação do ar em estágios;
• Resfriamento por ar forçado;
• Painel de controle integrado;
• Manômetros para monitoramento das pressões;
• Válvulas e dispositivos de segurança;
• Pressostato de controle e proteção;
• Estrutura tubular reforçada;
• Configuração compacta e transportável;
• Baixo nível de vibração para a categoria;
• Acesso facilitado aos componentes de manutenção.

Sistema de purificaçãoO conjunto de purificação pode incorporar elementos destinados à retenção ou redução de:

• Água condensada;
• Umidade;
• Aerossóis de óleo;
• Vapores de óleo;
• Partículas sólidas;
• Odores e contaminantes compatíveis com o sistema filtrante instalado.

A qualidade final do ar depende da configuração dos filtros, das condições do ambiente de captação, da manutenção, da vida útil dos elementos filtrantes e dos procedimentos de análise adotados.

Dispositivos de controle e segurançaConforme a configuração fornecida, o compressor pode contar com:

• Manômetros de alta pressão;
• Válvulas de segurança nos estágios;
• Pressostato de segurança;
• Parada de emergência;
• Proteção térmica do motor;
• Separadores de condensado;
• Drenos manuais ou automáticos;
• Indicadores de operação;
• Conexões de enchimento compatíveis com os cilindros;
• Sistema de desligamento ao atingir a pressão programada.

Normas e referências aplicáveisO equipamento pode ser configurado para atendimento aos requisitos aplicáveis de:

• ABNT NBR 12543 — qualidade do ar comprimido para fins respiratórios;
• NFPA 1852 — seleção, cuidados e manutenção de aparelhos autônomos de respiração;
• ABNT NBR 13713 — requisitos aplicáveis aos sistemas e equipamentos relacionados;
• Requisitos de segurança para vasos, tubulações, instalações elétricas e sistemas pressurizados;
• Procedimentos internos de inspeção, análise do ar, recarga e manutenção.

A conformidade deve ser verificada de acordo com o modelo, a aplicação, os acessórios fornecidos e o projeto definitivo.

Diferenciais do equipamento

• Alta capacidade de recarga;
• Operação em 200 ou 300 bar;
• Construção compacta e robusta;
• Sistema de purificação integrado;
• Painel de operação de fácil visualização;
• Proteções mecânicas para utilização industrial;
• Facilidade de transporte e instalação;
• Manutenção simplificada;
• Aplicação em sistemas respiratórios e mergulho;Suporte técnico especializado da PROJECTOR.

Orientação de segurançaA recarga de cilindros de alta pressão deve ser realizada exclusivamente por profissionais treinados, em área adequada e com cilindros dentro do prazo de inspeção e ensaio. Antes da operação, devem ser verificadas a pressão nominal, a compatibilidade das conexões, as condições das válvulas, a validade dos filtros e a qualidade do ar produzido. PROJECTOR Sistemas de Ar Respirável Tecnologia que protege. Qualidade que salva vidas.
